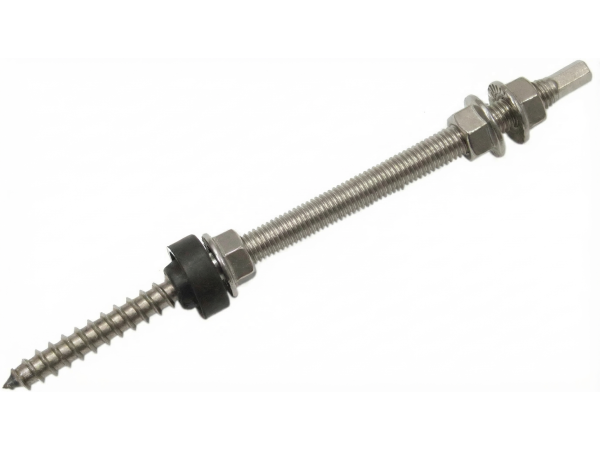

Надійність сонячної електростанції (СЕС) на скатному даху починається з правильного кріплення. Гвинт-шуруп (комбінована шпилька) — це базовий несучий елемент, який приймає на себе вітрові та снігові навантаження, міцно з'єднуючи кроквяну систему даху з алюмінієвим профілем фотомодулів.
З чого складається монтажний комплект?
Для забезпечення міцності та 100% гідроізоляції вузла, кріплення постачається у зборі. Стандартна комплектація включає:
- Гвинт-шуруп (двостороння шпилька): Нижня частина має широку різьбу для дерева, верхня — класичну метричну різьбу. Посередині розташований шестигранник для зручного закручування.
- Три гайки з зубчастим фланцем (DIN 6923): Забезпечують міцну фіксацію. Зубчастий фланець запобігає саморозкручуванню від вібрацій.
- EPDM-шайба (ущільнювач): Атмосферостійка гумова прокладка з етиленпропіленового каучуку, стійка до ультрафіолету та перепадів температур.
Для чого використовується кожен елемент?
- Шурупна частина: Вкручується крізь покрівельний матеріал у дерев'яну балку (крокву) для жорсткого анкерування.
- Метрична частина: Слугує шпилькою для посадки монтажного кронштейна.
- EPDM-шайба та нижня гайка: Нижня гайка притискає гумовий ущільнювач до даху, виключаючи затікання води.
- Дві верхні гайки (DIN 6923): Затискають монтажний кронштейн зверху і знизу, дозволяючи точно регулювати висоту профілю.
Як правильно монтувати гвинт-шуруп
- Розмітка та свердління: Знайдіть центр крокви. Просвердліть отвір крізь метал покрівлі (трохи більший за діаметр шурупа). У дереві зробіть напрямний отвір меншого діаметра.
- Вкручування: Вкрутіть шпильку за центральний шестигранник у балку на розрахункову глибину.
- Гідроізоляція: Опустіть EPDM-шайбу до даху. Закрутіть нижню гайку так, щоб гума щільно притиснулася, але не розплющилася.
- Фіксація кронштейна: Накрутіть середню гайку, встановіть монтажну пластину, зафіксуйте її верхньою гайкою. Відрегулюйте рівень.
Чому критично важливий матеріал виготовлення?
Усі металеві елементи комплекту повинні виготовлятися виключно з нержавіючої сталі А2 (AISI 304). Оцинковка швидко почне іржавіти, що призведе до руйнування кріплення та протікання даху.
Замовити надійні кріплення для СЕС
На складі ТОВ ЄВРОБОЛТ УКРАЇНА завжди в наявності сертифіковані гвинт-шурупи в повній комплектації з нержавіючої сталі А2. Ми пропонуємо найкращі умови для роздрібних покупців та B2B-партнерів. Звертайтесь до наших менеджерів для оформлення замовлення.
